华东某110kV变电站，雷雨夜。一道感应雷过后，GPS授时天线前端被击穿，母钟失锁，全站保护装置的事件顺序记录（SOE）时间戳陆续停摆。

值班人员用了将近3个小时才恢复全站对时。期间如果恰逢线路故障，保护动作报告的先后顺序将无法可信还原，事故分析会直接失去第一手依据。

事后复盘发现，整条时间同步链路的设计留下了多个隐患。这篇文章把这座变电站的问题和改造方案逐条讲清，供正在做电力项目的朋友对照自查。

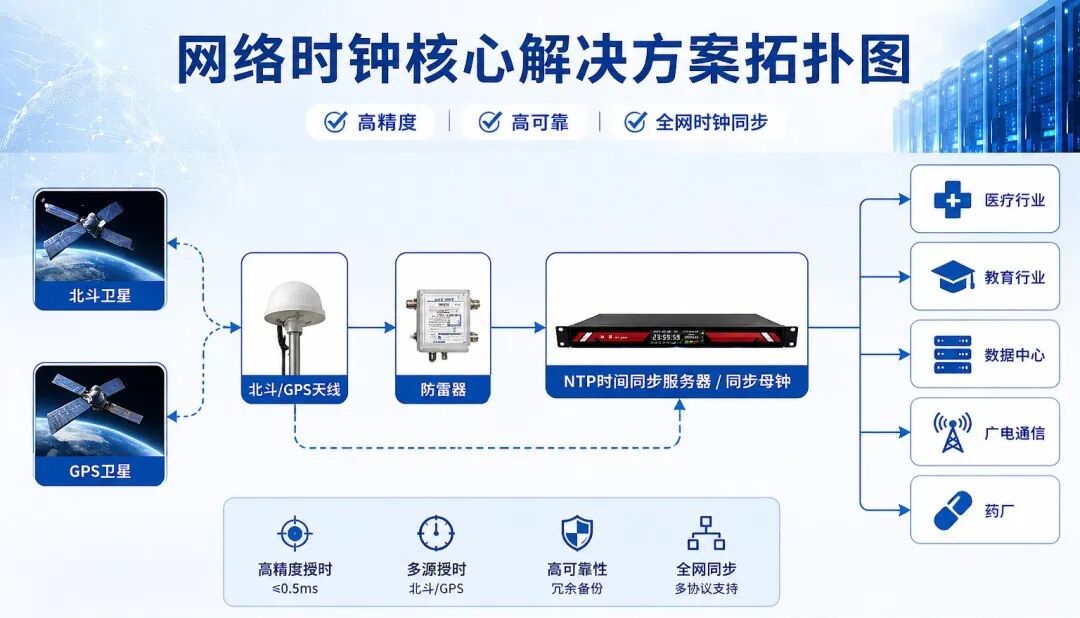

钟视网络时钟核心解决方案拓扑：北斗/GPS双模授时 + 防雷 + 母钟分层组网

变电站为什么离不开统一时间

变电站里的时间，作用远超"看钟"。四类核心业务都建立在统一时间基准上。

第一是事件顺序记录。开关变位、保护动作、告警信号，每一条都带毫秒级时间戳。全站几十台装置的时间戳要能按真实先后排序，调度和检修才能还原事件链。

第二是故障录波。跨站比对录波数据时，时间偏差超过1毫秒，波形对齐就会出现错位，测距和定位精度直接受影响。

第三是保护装置对时。差动保护、备自投等装置依赖精确的时间同步，偏差过大可能造成配合失准。

第四是调度自动化。远动数据和顺序控制都要求全站时钟与调度端保持一致，否则数据断面就是错乱的。

复盘：4个失守点

隐患一：授时天线没有防雷。GPS天线装在楼顶开阔处是对的，但馈线没有加装天馈防雷器，机房侧也没有接地处理。感应雷顺着馈线进来，前端直接击穿。

隐患二：单母钟无备份。全站只有一台母钟，它一失锁，下游所有装置全部跟着漂。这类单点故障在电力场景里是硬伤。

隐患三：没有守时预案。母钟内部的晶振守时能力有限，失锁后时间漂移无人知晓，也没有任何告警提醒值班人员。

隐患四：链路状态不可见。天线是否正常、卫星锁定几颗、下游装置是否在线，机房里没有任何监控界面。问题发生了很久才被发现。

改造方案：5层防线

第一层，双模授时。GPS加北斗双模接收，任何单一系统受干扰时另一路兜底，天线端加装天馈防雷器并规范接地。

第二层，双母钟热备。主备两台母钟互为热备，主机失锁或掉电，备机秒级接管，下游无感知。

第三层，高稳守时。母钟内置铷原子钟，卫星信号中断后24小时守时偏差仍能控制在微秒量级，为抢修争取时间。

第四层，分层组网。站内保护装置走IRIG-B码硬对时，站控层和调度数据网走NTP，精度要求更高的场景预留PTP通道，各取所需。

第五层，状态监控。卫星锁定状态、主备机状态、下游装置在线情况全部接入综自后台，异常即告警，值班人员在屏幕上就能看到整条时间链路的健康度。

改造完成后，这座变电站通过了对时专项验收，全站装置时间偏差稳定在毫秒级以内，符合电力行业时间同步系统技术规范（DL/T 1100系列）的相关要求。

FAQ

Q: 变电站用NTP还是PTP？
A: 站控层和监控系统用NTP即可。间隔层保护测控装置通常用IRIG-B码硬对时。涉及行波测距、广域测量等微秒级场景，才需要PTP。按精度需求分层选协议，不必一刀切。

Q: 感应雷为什么能打坏室内的时钟设备？
A: 雷击在楼顶或线路上产生的感应过电压会沿馈线、网线传导进机房。天线馈线是最常见的入侵通道，天馈防雷器加规范接地是标准做法。

Q: 双母钟热备的切换时间能到多快？
A: 钟视的方案是秒级自动切换，下游装置无感知，不产生时间跳变。

Q: 老站改造停电窗口很短怎么办？
A: 母钟和天线部分可带电施工，装置侧逐屏分批接入，改造全程不影响正常运行方式。
