时钟系统是所有弱电系统里"天线最高、线最露、雷最先到"的那一个：北斗/GPS 接收天线必须装在楼顶开阔处，馈线从屋顶一路进机房，天然成了雷电流的引入通道。某 110kV 变电站曾因雷击导致时间同步装置瘫痪、全网对时中断 3 小时——事后复盘，问题不在设备本身，而在防护缺层。
时钟系统防雷不是装一个避雷器的事，而是"天线端 → 信号线 → 地电位"三层各有分工的体系。逐层拆解如下。
第一层：天线端——把雷挡在屋顶
北斗/GPS 天线必须处于接闪器的保护范围内：天线最高点宜低于避雷带（针）且间距不小于 1m；无法利用既有接闪器时，应单独立避雷针保护。这一层解决的是"直击雷"，一旦天线本身成为接闪点，后面两层做得再好也无济于事。

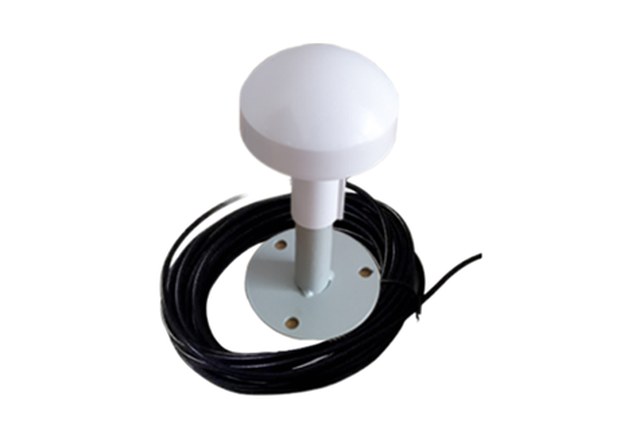

钟视北斗/GPS 卫星接收天线：蘑菇头天线 + 屋面安装底座 + 馈线，安装时需纳入防直击雷保护范围
- 天线安装位置：四周净空 45° 锥角范围内无遮挡，同时处于避雷带保护范围内；
- 馈线长度尽量控制在 50m 内，过长会引入衰减与更多感应耦合路径；
- 馈线从屋顶入室时，宜穿金属管敷设并将金属管两端接地。
第二层：信号线——天馈避雷器是标配，不是选配
卫星馈线是雷击感应过电压最常走的通道。标准做法是在馈线进机房处串接同轴天馈避雷器，将感应过电压对地泄放，同时不破坏卫星信号的传输。

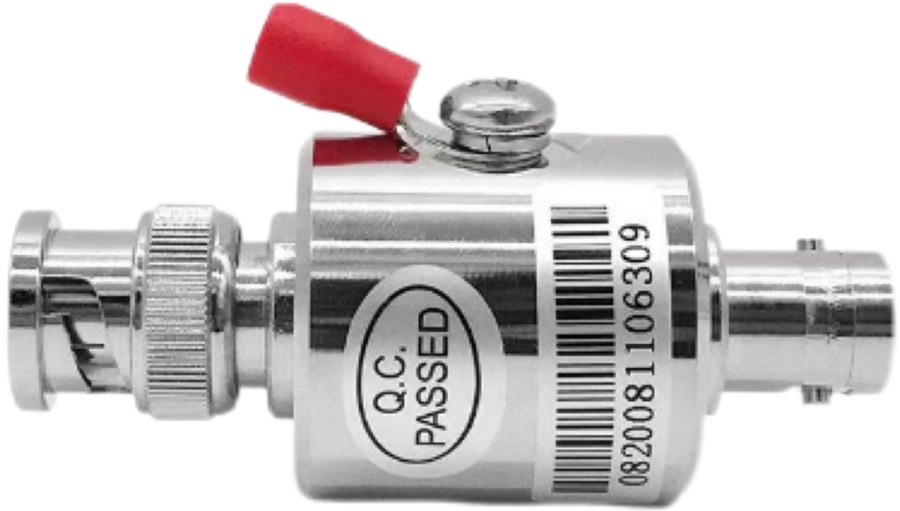

钟视时钟系统防雷器（BNC 同轴天馈避雷器）：串接于天线与接收机之间，插损小、响应快、通流能力强
- 接口匹配：BNC / N 型按接收机接口选型，阻抗 50Ω；
- 安装位置：馈线进入室内前、金属管出口处，就近接地；
- 接地引线：采用不小于 6mm² 多股铜线，长度尽量短（≤0.5m），就近接入等电位端子；
- 网络与总线侧：NTP 服务器下行网口、RS485/IRIG-B 总线同样应加装对应的信号防雷器，别只防天线侧。
第三层：地电位——防雷的"最后一米"
大量雷击损坏的根因不是"雷太大"，而是"地没做好"：泄放电流在接地系统上形成地电位差，反窜进设备形成反击。这一层要做到三点：
- 等电位联结：机房设等电位端子排，防雷器地、设备地、金属管、桥架就近等电位联结，杜绝"两个地"之间的电位差；
- 接地电阻：独立接地 ≤4Ω，与大楼共用接地系统时按联合接地处理（宜 ≤1Ω）；
- 电源配合：机柜电源侧加装电源 SPD（C 级 + D 级两级），防止雷电流经市电线路反灌进服务器。
四、三层防护自查表
| 层级 | 防护对象 | 关键措施 | 常见缺失 |
|---|---|---|---|
| 天线端 | 直击雷 | 避雷带保护范围、馈线穿管 | 天线高于避雷带、裸馈线长距离走线 |
| 信号线 | 感应过电压 | 天馈避雷器 + 就近接地、网口/485 信号防雷 | 只装避雷器不接地、只防天线侧不防网口 |
| 地电位 | 地电位反击 | 等电位联结、接地电阻达标、电源 SPD | 防雷地与设备地分开、接地线过长过细 |
五、钟视防雷产品线：与授时设备同源交付
钟视不只做时间服务器，时钟系统防雷器、卫星接收天线均为自有产品线，与授时设备同源设计、成套交付，已在医院、园区、电力等项目中批量应用：
- 时钟系统防雷器：BNC/N 型天馈避雷器、网络信号防雷器、电源防雷模块，覆盖授时链路全部入口；
- 北斗/GPS 卫星接收天线：50Ω 低噪放天线，配套馈线与安装底座；
- 方案配套：按项目出防雷点位图与接地施工说明，验收时按三层自查表逐项核验。
常见问题 FAQ
Q：天馈避雷器会影响卫星信号吗？
A：合格的天馈避雷器插损一般在 0.5dB 以内，对北斗/GPS 接收灵敏度影响可忽略；劣质避雷器或接口不匹配才会带来信号问题。选型时认准工作频段（北斗 B1/B3、GPS L1）与 50Ω 阻抗。
Q：避雷器装了是不是就一定不会被雷打坏？
A：防雷是概率性防护，目标是把过电压限制在设备耐受水平以下。三层防护齐全时，绝大多数感应雷与近区雷击可被有效泄放；直击雷击中天线本身的极端情况需靠天线端的接闪保护避免。
Q：机房已经有大楼统一防雷，时钟系统还要单独做吗？
A：要。大楼 SPD 保护的是电源主回路，卫星馈线、网口、RS485 总线这些"小信号"入口不在其保护范围内，必须由信号侧避雷器逐点覆盖。
Q：接地电阻怎么测？多久复测一次？
A：用接地电阻测试仪在接地引下线断接卡处测量；雷雨季前建议复测一次，值劣化（如 >4Ω）时排查接地体锈蚀与连接松动。
